卷揚啟閉機各個機件的要求
●卷揚啟閉機的機架是各部件的墊板（如軸承座、電動機座、減速器座、制動器座等）應進行加工，各加工面之間相對高度誤差應不大于1.0mm。
●翼板和腹板焊接后的允許偏差應符合規定。焊后消除應力處理可采用退火、振動時效等方法。振動時效工藝參數選擇和評價應符合JB/T10375和JB/T5926的規定。
●鋼絲繩應符合GB/T8918的有關規定。鋼絲繩出廠、運輸、存放時應卷成盤形，表面涂油，兩端扎緊并帶有標簽，注明訂貨號及規格，無標注的鋼絲繩不得使用。鋼絲繩禁止接長使用。
●卷揚啟閉機上的滑輪 鑄鐵滑輪材質應不低于GB/T9439中的HT200，鑄鋼滑輪材質應不低于GB/T11352中的ZG230-450,卷揚啟閉機繩槽兩側加工后的壁厚不得小于設計名義尺寸，繩槽表面粗糙度不低于Ra12.5mm。當滑輪直徑大于600mm時，宜采用鋼板軋制成型的焊接結構。鑄造滑輪的軸孔內不應焊補。加工后的軸孔表面允許面積不超過25mm2。卷揚啟閉機滑輪深度不超過1mm的缺陷，缺陷數量不超過3個，且任何相鄰兩缺陷的間距不小于50mm，缺陷邊緣應磨鈍。繩槽表面或端面的單個缺陷面積在清除到露出良好金屬后不大于100mm2，深度不超過該處名義上壁厚的10%，同一個加工面上不多于2處，可焊補。焊補后不應進行熱處理，但應磨光。 滑輪若缺陷超過以上規定，應報廢�；�輪上有裂紋時，不應焊補，應報廢。裝配好的滑輪應能用手靈活轉動。

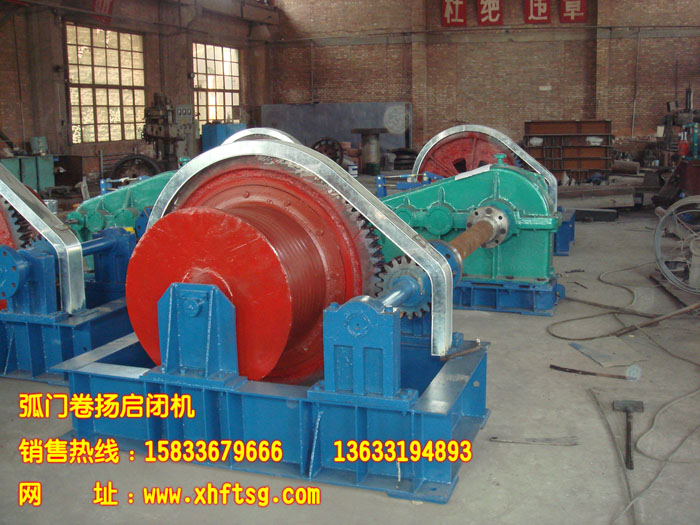

●卷揚啟閉機的卷筒 ：
鑄鐵卷筒材質應不低于GB/T9439中的HT200,鑄鋼卷筒材質應不低于GB/T11352K R zg230-450,卷制焊接卷筒材質應不低于GB/T699中的Q235B，加工后的各處壁厚不應小于名義厚度。卷筒繩槽底徑公差應不大于GB1801中的h10,對于雙吊點中高揚程啟閉機，其卷筒繩槽底徑公差應不大于h9。 鑄鐵卷筒和焊接卷筒應經過時效處理，鑄鋼卷筒應退火處理。鑄造卷筒加工面上的局部砂眼、氣孔其直徑小于8mm,深度小于4mm，在每200mm長度內不多于1處，在卷筒全部加工面上的總數不多于5處，允許不焊補。鑄造卷筒缺陷在清除到露出良好金屬后，單個缺陷面積小于300mm2,深度不超過該處名言壁厚的20%，同一斷面和長度200mm的范圍內不多于2處，總數量不多于5處，允許焊補。焊補后不需進行熱處理，但需磨光。卷筒缺陷清除到露出良好金屬后，單個缺陷面積大于300mm2或缺陷深度超過該處名言壁厚的20%，缺陷總數量多于5處或同一斷面長度200mm的范圍內多于2處，應報廢。卷筒上有裂紋時，應報廢。
●卷揚啟閉機的聯軸器 齒輪聯軸器齒面及齒溝不允許焊補，齒面的局部砂眼、氣孔等缺陷其長、寬、深都不超過模數的20%，且數值都不大于2mm，距離齒的端面距離不超過齒寬的10%，聯軸器有這種缺陷的齒數不超過3個時，可認為合格，但應將缺陷邊緣磨鈍。聯軸器軸孔表面不允許焊補，軸孔內的單個缺陷面積不超過25mm2，深度不超過該處名義壁厚的20%，缺陷數量不超過2處，且相鄰兩缺陷的間距不小于50mm，可認為合格，但應將缺陷的邊緣磨鈍。聯軸器其他部位的缺陷在清除到露出良好金屬后，單個面積不在于200mm2,深度不超過該處名義壁厚的20%，且同一加工面上不多于2個，允許焊補。聯軸器缺陷超過上述規定或出現裂紋時，應報廢聯軸器鑄鋼件加工前應進行退火處理。彈性聯軸器的組裝應符合GB/T5014的規定，齒輪聯軸器的組裝應符合JB/T8854.1的規定。
●卷揚啟閉機的制動輪與制動器 制動輪外圓與軸孔的同軸度公差應不低于GB/T1184中8級；制動輪工作表面的粗糙度應不大于Ra1.6um。制動面的熱處理硬度應滿足HRC35~HRC45。加工后的制動面上不允許有砂眼、氣孔和裂紋等缺陷，也不允許焊補。軸孔表面不允許焊補，軸孔內的單個缺陷的面積不超過25mm2，深度不超過4mm，缺陷數量不超過2處，且相鄰兩缺陷的間距不小于50mm時，可認為合格，但應將缺陷的邊緣磨鈍。如缺陷超過上述規定或出現裂紋時，應報廢。
●其他部位的缺陷在清除到露出良好金屬后，單個面積不大于200mm2，深度不超過該處名義壁厚的20%，且同一加工面上不多于2個，允許焊補。制動輪組裝后在松閘狀態下，徑向跳動公差不大于GB/T1184中的T9級。制動器組裝時，制動帶與制動輪的實際接觸面積不得小于總面積的75%。 制動帶與制動閘瓦應緊密地貼合，制動帶的邊緣應按閘瓦修齊，固定鉚釘?shù)念^必須埋入制動帶厚度的1/3以上。制動輪和閘瓦之間的間隙應處于0.5~1.0mm之間。 移動式卷揚啟閉機 移動式啟閉機 沿專鋪設的軌道移動,并能逐次升降數個排或列布置的閘門的機械設備。
移動式啟閉機類型繁多,詳細介紹如下：
●按吊具移動的方向分為單向移動啟閉機和雙向移動啟閉機。前者吊具僅沿壩面線左右移動；后者不僅沿壩軸線方向左右移動,而且也能上,下游方向移動。
●按移動架狀況分為臺車移動式啟閉機與門形移動式啟閉機（亦稱門式啟閉機,門式起重機）。 前者主提升機構設置在底部裝行走車輪的平面構架式臺車上； 后者的啟閉機主提升機構設置在裝有行走車輪的門形構架上。 ●單向移動式啟閉機的主提升機構直接緊固定在臺車或門形構架的上平面上。
●雙向移動式啟閉機的主提升機構設置在臺車或門形構架上平面的小車上,小車沿軌道行走的方向與臺車或門形構架的移動方向成垂直。通常也稱雙向移動式的臺車或門形構架為大車架。
●臺車式移動啟閉機通常行走在閘門門槽頂部平面或平面以上的混凝土排架上,門式移動啟閉機僅行走在閘門門槽頂部平面上。門式啟閉機門架腿上有時也設回轉式懸臂吊鉤以便起吊其他設備,從而構成多用途門形移動式啟閉機 歡迎各界朋友考察,指導和業務洽談。 　　手動卷揚啟閉機又稱手搖絞車，手動卷揚啟閉機是由人力或機械動力驅動卷筒、卷繞繩索來完成牽引工作的裝置�？梢源怪碧嵘�、水平或傾斜拽引重物。卷揚機分為手動卷揚機和電動卷揚機兩種�，F(xiàn)在以電動卷揚機為主。電動卷揚機由電動機、聯軸節、制動器、齒輪箱和卷筒組成，共同安裝在機架上。對于起升高度和裝卸量大工作頻繁的情況，調速性能好，能令空鉤快速下降。對安裝就位或敏感的物料，能用較小速度。 　　手搖卷揚啟閉機設有上下行程限位形狀作極限保護運行。吊點的中心距應按參數中規定的范圍內選擇并確定數值。機器整體的機械強度按輕型工作級別計算，電動機按短期運行，若工作級別需要提高，用戶應提出，然后更換啟閉機制造圖樣種類 ，制造并供貨。
